先進技術
QFN芯片封裝技術
分類：
先進技術
關鍵字：
QFN芯片封裝技術
詳情
技術背景：

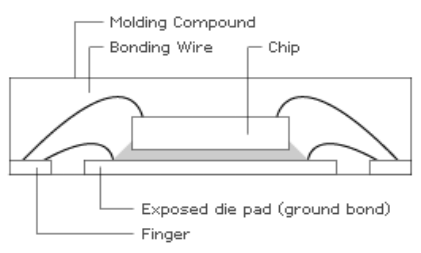

QFN封裝沿用了類似QFP和BGA制造工藝的相結合的工藝，制造方法也在不斷革新。QFN是一種無引線封裝，呈長方形或矩形，與芯片級封裝（CSP）相似，采用切割機進行加工，封裝底部中央位置有一個大面積裸露焊盤，用來散熱，圍繞大焊盤的四周有實現電氣連接的多個接點，用它與PCB板上印刷的焊膏通過回流焊完成相連。QFN封裝具有良好的電性能和熱性能，體積小，重量輕，其應用正在迅速發展。
項目團隊具備完整的后段封測工藝能力，提供研發、生產的技術和設備支持，目前已和多家企業開展相關合作。
技術創新：
● 無引腳焊盤設計占有更小的PCB面積
● 組件非常薄(<1mm)，可滿足對空間有嚴格要求的應用
● 非常低的阻抗、自感，可滿足高速或者微波的應用
● 具有優異的熱性能，主要是因?yàn)榈撞坑写竺娣e散熱焊盤
● 重量輕，適合便攜式應用
● 無引腳設計
技術應用：

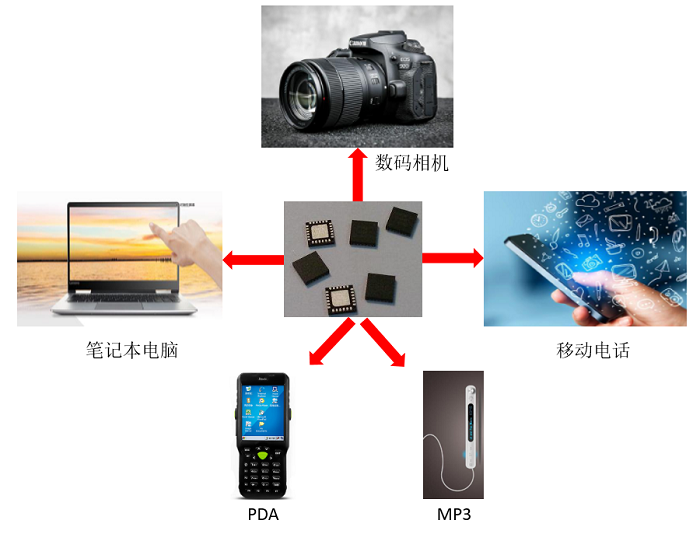

QFN封裝的小外形特點，可用于筆記本電腦、數碼相機、個人數字助理(PDA)、移動電話和MP3等便攜式消費電子產品。
